一、 項目概況

作為大型工況企業輸送的主要設備皮帶傳輸機，一旦出現皮帶撕裂、斷裂事故，不僅既嚴重影響正常生產，還極易造成安全事故和重大財產損失。因此，及時發現皮帶撕裂和采取緊急措施就顯極為重要。

皮帶出現撕裂或斷裂故障主要是因為鐵雜物刺破并撕裂皮帶和部分漏斗下料口較小，鐵雜物下來后卡在底部等原因，用現代技術，實時監測皮帶運行情況，一但出現異常情況，相關人員在第一時間獲得信息并作出對應，是減少皮帶撕裂損失的關鍵。

二、 技術原理

皮帶撕裂在線檢測的主要是在皮帶機特定安裝點的下方安裝掉落物檢測裝置，實時在線監測皮帶下方掉落物情況，通過嵌入式系統實時統計、分析、處理、判斷并報警，提醒現場巡視人員及時停止皮帶運行，大幅減少損失。

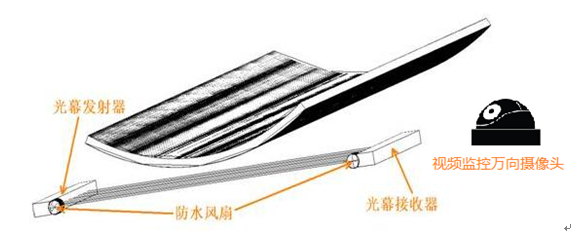

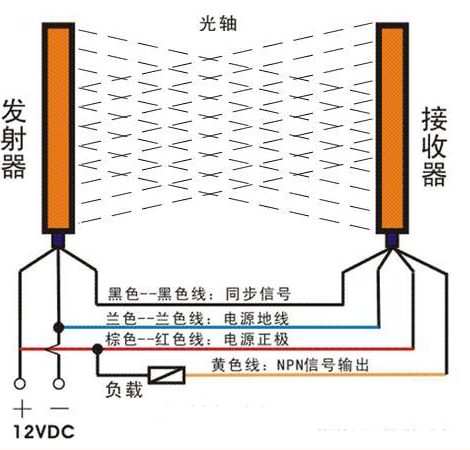

     檢測原理圖如下圖1所示，通過在皮帶機下方，安裝光柵監測裝置，當皮帶撕裂時，隨著皮帶的運轉，皮帶上的物料將掉落，并截斷光柵發送裝置的發射端和接收端之間的光軸，接收端通過數字量的形式傳送給中央處理單元，中央處理單元根據光軸截斷的情況，實時分析并判斷皮帶是否存在撕裂情況，同時可視系統啟動，對現場畫面進行可視觀察，并通過無線通信接口，傳送到通信網關，網關通過企業內部以太網絡傳回到監控中心。

三、 系統方案

皮帶撕裂在線監測系統構架圖如圖3所示，其主要通過以下幾個步驟來構建皮帶傳輸系統中皮帶撕裂情況的實時監測：

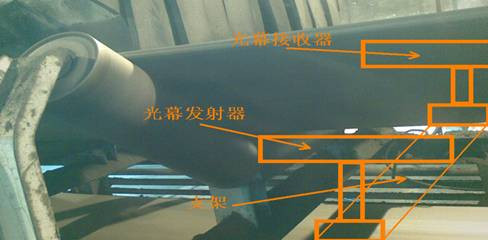

1、在皮帶傳送系統的漏斗前1米處，安裝皮帶撕裂光柵監測裝置，實時監測，分析和處理皮帶撕裂后的物料掉落。

2、根據監控點位置及電力線路情況，在每個監控點安裝zigbee無線通信裝置或電力載波通信裝置，每當出現皮帶撕裂情況時，監控點將實時上傳。

3、通過在皮帶機附近的監控室或值班室安裝zigbee網關或電力載波網關，將皮帶撕裂信息傳送至集團局域網，并匯總至在線監測中心。

4、在線監測中心通過手機短信、網頁發布等方式進行實時

報警。短信提示功能能夠快速地讓工作人員了解到皮帶的運行狀況。當皮帶撕裂時，數據報警系統進行提示的同時，也將報警提示以短信的形式發送到相關操作、管理人員的手機上，并有歷史記憶功能，可查詢發送時間。即使人員不在監控中心里，也可以隨時隨地掌握皮帶的實時情況。管理后臺可以設置接收此類信息的工作人員，方便管理，也便于在非辦公地點及時了解報警信息。

5、當系統提示報警時，視頻監控系統將實時啟動，第一時間將撕裂處的狀況顯示到后臺界面，以便管理人員確認避免誤報。
